Selasa, 16 Oktober 2012

Program desain Struktur 2D dan 3D | REVIT

                             Steel Building in REVIT structure
                                                   Interface Revit Structure 2012

Perancangan, Visualisasi Pemodelan, Simulasi, Dokumentasi dan Pelaksanaan konstruksi merupakan konsep dasar atau kekuatan Design Engineering dalam membuat konstruksi bangunan dengan sistem BIM (Building Information Modelling). Industri konstruksi yang semakin berkembang pesat memaksa pabrikan software desain untuk membuat alat bantu dalam mendesain sebuah struktur bangunan dengan sistem kerja yang efisien, tepat dan akurat serta kompetitif.

Sebuah software desain struktur buatan Autodesk yaitu Revit Structure adalah solusi yang tepat untuk men desain bangunan secara 3D modelling maupun 2D drafting. So, orang bilang jika program 3D model itu butuh spesifikasi komputer yang tinggi?iya, benar. dengan menggunakan program REVIT, anda harus prepare spesifikasi minimum komputer yang cukup untuk menjalankan program ini.

Agar dapat dipakai oleh semua Engineering Designer, maka Autodesk Revit dibagi menjadi beberapa bagian bidang Engineering, antara lain:





High Risk Building
Gambar 1.1 Pemodelan struktur untuk 3D-High Risk Building.
Source: http://usa.autodesk.com

So, bagaimana dengan konsep penggambarannya? konsep Revit agak berbeda dengan konsep AutoCAD. kebiasaan menggambar di AutoCAD yang bermain-main dengan layer, kini berganti dengan model-model Block atau Family istilah nya dalam Revit. jika anda seorang desainer struktur, maka anda harus menyiapkan familiy-familiy seperti Kolom baja dan beton, Balok baja dan beton, Footings atau Pondasi, Tulangan Besi, Baut, dsb.

Steel Building
Gambar 1.2 Front Elevation.Source: http://usa.autodesk.com

Kelebihan yang lain dari Program ini, yakni dalam membuat Building Section atau Potongan maupun Tampak Bangunan.
Ya, program ini sangat mudah dan cepat serta akurat dalam membuat potongan dan tampak dari sebuah bangunan. jika ketika anda menggunakan autocad untuk membuat potongan dengan cara proyeksi atau menarik garis-garis bantuan, maka di Revit ini anda tidak perlu susah payah membuat potongan. Anda cukup memotong bagian mana yang akan dilihatkan potongan bangunannya. Maka otomatis revit akan menampilkan potongan bangunan secara utuh darI hasil section anda tersebut.


Office Building
Gambar 1.3 Rendering 3D struktur pada bangunan baja.
Source: http://usa.autodesk.com

Bicara mengenai Rendering, Revit juga memiliki Kemampuan dan Kualitas render yang cukup bagus. Cocok jika anda sebagai seorang Arsitek atau Drafter Struktur, maka anda bisa mencoba kualitas render nya.

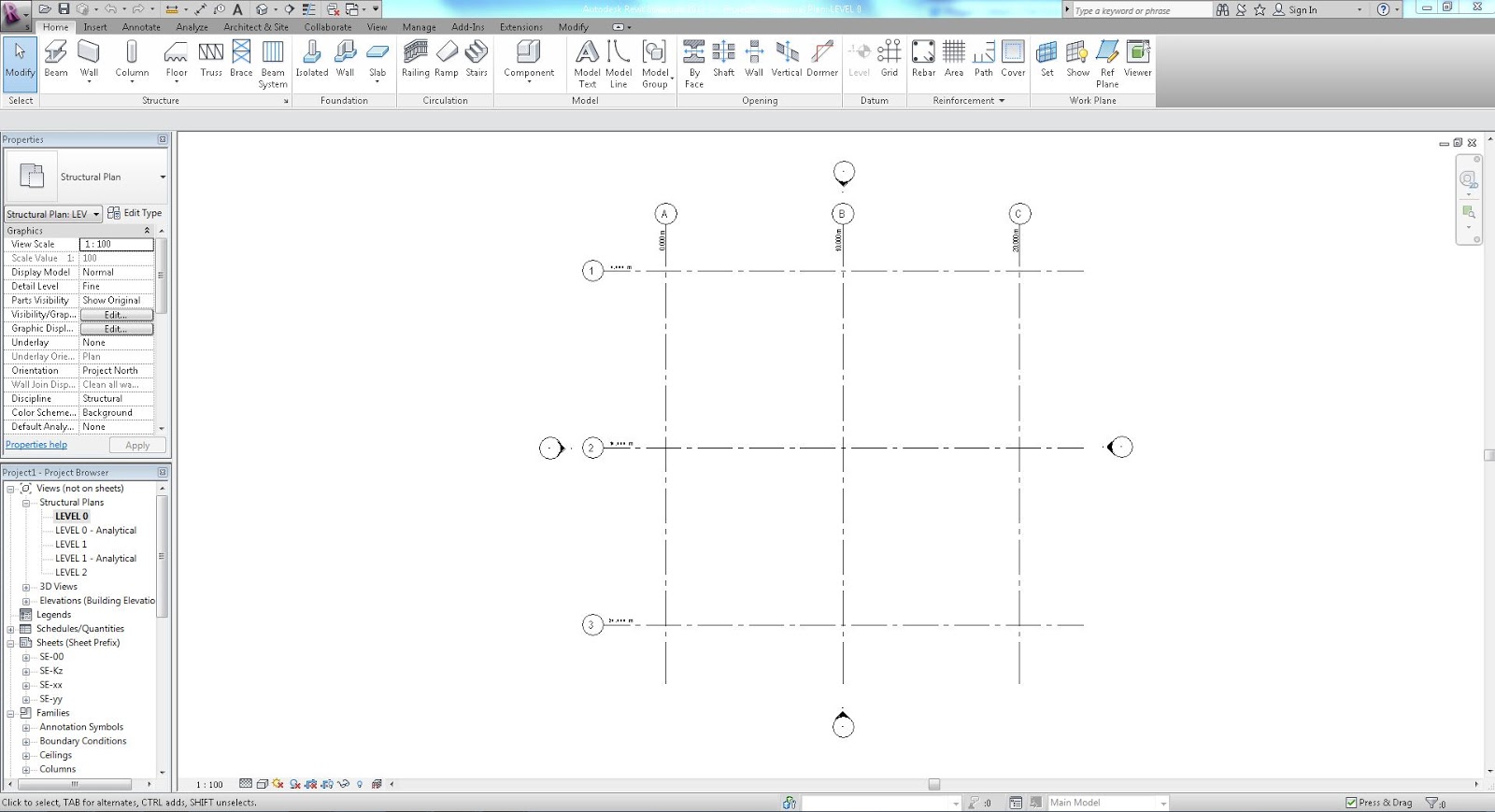

Gambar 1.4 Tampilan worksheet pada Revit.


So, jika anda tertarik untuk mencoba program komputer desain ini, anda bisa mencoba:
Versi trial nya di sini.
Video trailer nya di sini.
Tutorial PDF nya di sini.

OK, Semoga bermanfaat.
